Клапан стальной запорный цапковый с сальниковым
уплотнением, с ручным управлением 15с9бк Ру-100
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 10,0(100)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Цапка / Цапка
Среда рабочая Жидкая и газообр.углекислота
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный цапковый 15с9бк |
10 |
1,17 |
| Клапан стальной запорный цапковый 15с9бк |
15 |
1,81 |
|
|
Клапан стальной проходной запорный цапковый,
с ручным управлением 15с10п Ру-25
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 2,5(25)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Цапка / Цапка
Среда рабочая Жидкий и газообр.аммиак с маслами
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный цапковый 15с10п |
15 |
2,00 |
|
|
Клапан стальной проходной запорный цапковый,
с ручным управлением 15с11п Ру-25
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 2,5(25)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Цапка / Цапка
Среда рабочая Жидкий и газообр.аммиак с маслами
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан проходной запорный цапковый15с11п |
10 |
0,49 |
|
|
Клапан стальной запорный угловой цапковый,
с ручным управлением 15с13п(бк) Ру-25
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 2,5(25)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Цапка / Цапка
Среда рабочая Жидкий и газообр.аммиак с маслами
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный угловой цапковый 15с13п(бк) |
6 |
0,32 |
| Клапан запорный угловой цапковый 15с13п(бк) |
10 |
0,50 |
|
|
Клапан стальной запорный проходной фланцевый,
с ручным управлением 15с18п Ру-25
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 2,5(25)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Фланцевое
Среда рабочая Аммиак, нефть, масла, жидкие и газообразные нефтепродукты.
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный проходной фланцевый 15с18п |
40 |
14,60 |
| Клапан запорный проходной фланцевый 15с18п |
50 |
16,40 |
| Клапан запорный проходной фланцевый 15с18п |
65 |
32,80 |
| Клапан запорный проходной фланцевый 15с18п |
80 |
38,00 |
| Клапан запорный проходной фланцевый 15с18п |
100 |
49,60 |
| Клапан запорный проходной фланцевый 15с18п |
125 |
83,00 |
| Клапан запорный проходной фланцевый 15с18п |
150 |
97,00 |
| Клапан запорный проходной фланцевый 15с18п |
200 |
160,00 |
|
|

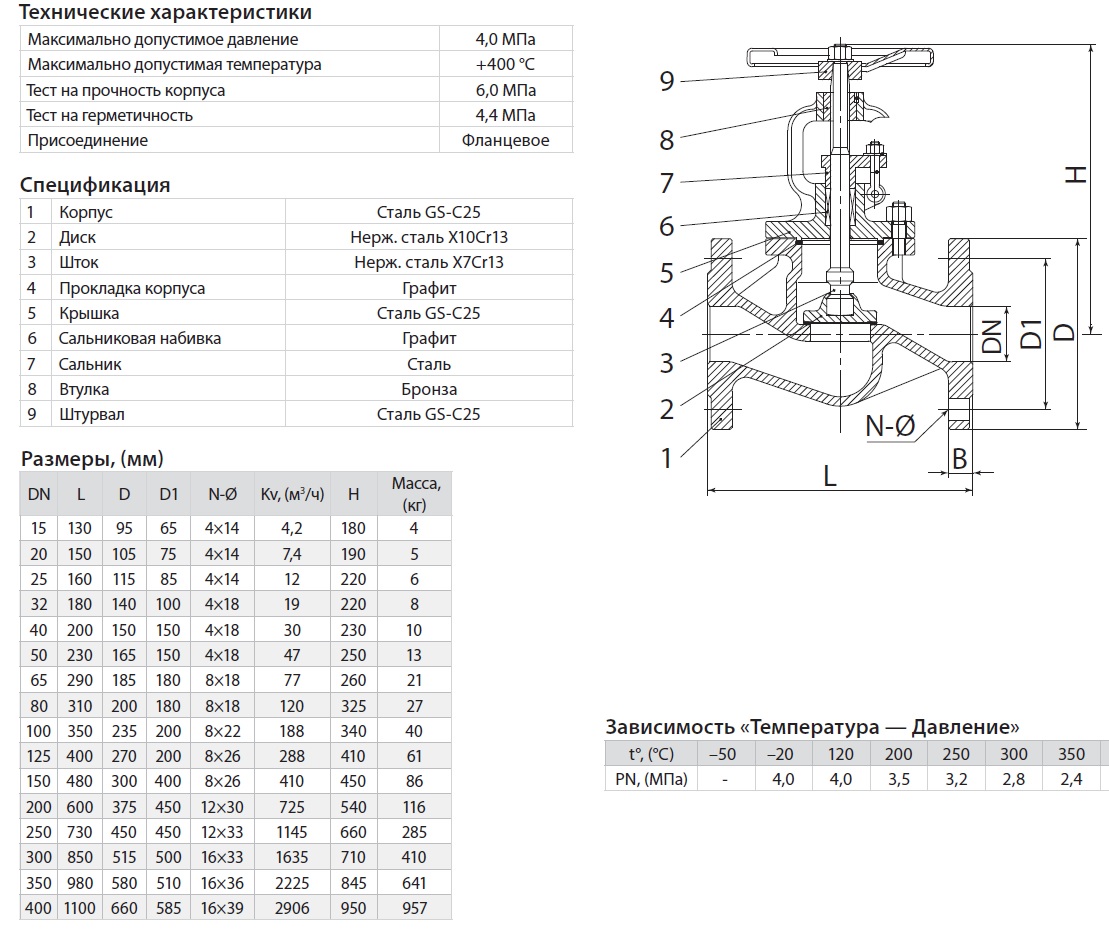

Клапан стальной запорный фланцевый с ручным управлением 15с22нж
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 4,0(40)
Температура рабочей среды (наибольшая) 425
Материал (основной) Сталь
Присоединение Фланцевое, исп.2
Среда рабочая Вода, пар, неагрессивные среды
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный фланцевый 15с22нж |
15 |
3,60 |
| Клапан стальной запорный фланцевый 15с22нж |
20 |
4,50 |
| Клапан стальной запорный фланцевый 15с22нж |
25 |
6,20 |
| Клапан стальной запорный фланцевый 15с22нж |
32 |
8,00 |
| Клапан стальной запорный фланцевый 15с22нж |
40 |
16,0 |
| Клапан стальной запорный фланцевый 15с22нж |
50 |
36,0 |
| Клапан стальной запорный фланцевый 15с22нж |
65 |
41,0 |
| Клапан стальной запорный фланцевый 15с22нж |
80 |
58,0 |
| Клапан стальной запорный фланцевый 15с22нж |
100 |
60,0 |
| Клапан стальной запорный фланцевый 15с22нж |
125 |
75,0 |
| Клапан стальной запорный фланцевый 15с22нж |
150 |
105,0 |
| Клапан стальной запорный фланцевый 15с22нж |
200 |
165,0 |
|
|
Клапан стальной запорный 15с51п с ручным управлением
|
 |
Назначение Запорное устройство на трубопроводе
Страна происхождения Россия
Давление условное PN, (кгс/см2) 2,5(25)
Температура рабочей среды (наибольшая) 150
Материал (основной) Сталь
Присоединение Фланцевое, под приварку, штуцерно-ниппельное
Среда рабочая Жидкий и газообразный, аммиак, хладон, углеводороды
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный 15с51п |
20 |
4,4 |
| Клапан стальной запорный 15с51п |
25 |
5,0 |
| Клапан стальной запорный 15с51п |
32 |
7,0 |
|
|
Клапан стальной запорный фланцевый
с ручным управлением 15с52нж9 Ру-63
|
 |
Назначение Запорное устройство на трубопроводе
Регламентирующий документ ТУ 26-07-1567-91
Страна происхождения Россия
Давление условное PN, (кгс/см2) 6,3(63)
Температура рабочей среды (наибольшая) 400
Материал (основной) Сталь
Присоединение Фланцевое
Среда рабочая Вода, пар
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе, паспорт
Фирма-изготовитель Курганский завод трубопроводной арматуры
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный фланцевый 15с52нж9 |
15 |
6,9 |
| Клапан стальной запорный фланцевый 15с52нж9 |
20 |
8,9 |
| Клапан стальной запорный фланцевый 15с52нж9 |
25 |
11,5 |
| Клапан стальной запорный фланцевый 15с52нж9 |
32 |
16,0 |
| Клапан стальной запорный фланцевый 15с52нж9 |
40 |
17,9 |
|
|
Клапан стальной запорный фланцевый с ответными
фланцами с ручным управлением 15с52нж10 Ру-63
|
 |
Назначение Запорное устройство на трубопроводе
Регламентирующий документ ТУ 26-07-1567-91
Страна происхождения Россия
Давление условное PN, (кгс/см2) 6,3(63)
Температура рабочей среды (наибольшая) 400
Материал (основной) Сталь
Присоединение С ответными фланцами по ГОСТ 12821 исп. 2
Среда рабочая Вода, пар
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе, паспорт
Фирма-изготовитель Курганский завод трубопроводной арматуры
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный 15с52нж10 с ответными фланцами |
15 |
10,5 |
| Клапан запорный 15с52нж10 с ответными фланцами |
20 |
14,0 |
| Клапан запорный 15с52нж10 с ответными фланцами |
25 |
17,9 |
| Клапан запорный 15с52нж10 с ответными фланцами |
32 |
25,3 |
| Клапан запорный 15с52нж10 с ответными фланцами |
40 |
27,7 |
|
|
Клапан стальной запорный под приварку с ручным управлением 15с52нж11 Ру-63
|
 |
Назначение Запорное устройство на трубопроводе
Регламентирующий документ ТУ 26-07-1567-91
Страна происхождения Россия
Давление условное PN, (кгс/см2) 6,3(63)
Температура рабочей среды (наибольшая) 400
Материал (основной) Сталь
Присоединение Под приварку
Среда рабочая Вода, пар
Управление Ручное (маховик, штурвал)
Комплект поставки Вентиль в сборе, паспорт
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный 15с52нж11 под приварку |
15 |
5,4 |
| Клапан запорный 15с52нж11 под приварку |
20 |
6,1 |
| Клапан запорный 15с52нж11 под приварку |
25 |
7,1 |
| Клапан запорный 15с52нж11 под приварку |
32 |
10,3 |
| Клапан запорный 15с52нж11 под приварку |
40 |
12,7 |
|
|
Клапан стальной запорный игольчатый муфтовый 15с54бк1 Ру-160
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 16,0(160)
Температура рабочей среды (наибольшая) 200
Материал (основной) Сталь
Присоединение Муфтовое
Среда рабочая Вода, пар, неагрессивные среды
Управление Ручное (маховик, штурвал)
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный игольчатый 15с54бк1 |
6 |
0,50 |
| Клапан запорный игольчатый 15с54бк1 |
15 |
0,60 |
| Клапан запорный игольчатый 15с54бк1 |
20 |
1,20 |
| Клапан запорный игольчатый 15с54бк1 |
25 |
1,53 |
|
|
Клапан стальной запорный игольчатый муфто-цапковый
с ручным управлением 15нж54бк Ру160
|
 |
Назначение Предназначен для использования на линиях установок теплотехнического и технического контроля.
Регламентирующий документ ТУ 26-07-1418-86
Страна происхождения Россия
Проход условный DN 15
Давление условное PN, (кгс/см2) 16,0 (160)
Температура рабочей среды (наибольшая) 300
Строительная длина, мм 68
Масса, кг 0,7
Материал (основной) Сталь 12Х18Н9Т
Присоединение Цапка М33Х1,5, муфта G 1/2
Среда рабочая Природный и сжиженный газ
Управление Ручное
Комплект поставки Клапан в сборе
Фирма-изготовитель ОАО Пензенский арматурный завод
Ед. изм шт
|
|
|
|
Клапан стальной запорный муфтовый 15с57нж Ру160
|
 |
Назначение Запорное устройство на трубопроводе
Давление условное PN, (кгс/см2) 16,0(160)
Температура рабочей среды (наибольшая) 300
Материал (основной) Сталь
Присоединение Муфтовое
Среда рабочая Вода
Управление Ручное
Комплект поставки Клапан в сборе
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной запорный муфтовый 15с57нж |
15 |
2,47 |
| Клапан стальной запорный муфтовый 15с57нж |
20 |
2,90 |
| Клапан стальной запорный муфтовый 15с57нж |
25 |
4,30 |
|
|
Клапан стальной запорный фланцевый 15с65нж Ру-16
|
 |
Назначение Запорное устройство на трубопроводе
Страна происхождения Россия
Давление условное PN, (кгс/см2) 1,6(16)
Температура рабочей среды (наибольшая) 425
Материал (основной) Сталь 25Л-11
Присоединение Фланцевое
Среда рабочая Вода, пар, неагрессивные среды
Управление Ручное (маховик, штурвал)
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
15 |
3,60 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
20 |
4,70 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
25 |
5,70 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
32 |
10,5 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
40 |
17,0 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
50 |
18,2 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
65 |
25,5 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
80 |
37,5 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
100 |
50,5 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
125 |
65,0 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
150 |
72,0 |
| Клапан (вентиль) стальной запорный фланцевый 15с65нж |
200 |
80,0 |
|
|
Клапан стальной регулирующий проходной 15с92бк1 Ру-25
|
 |
Назначение Запорное устройство на трубопроводе
Страна происхождения Россия
Давление условное PN, (кгс/см2) 2,5 (25)
Температура рабочей среды (наибольшая) от -40 до +150С
Материал (основной) Сталь
Присоединение Ду10-15 цапка, Ду20-32 фланцевое
Среда рабочая Жидкий и газообразный аммиак
Управление Ручное (маховик, штурвал)
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан стальной регулирующий проходной 15с92бк1 |
10 |
0,65 |
| Клапан стальной регулирующий проходной 15с92бк1 |
15 |
3,25 |
| Клапан стальной регулирующий проходной 15с92бк1 |
20 |
4,98 |
| Клапан стальной регулирующий проходной 15с92бк1 |
25 |
5,77 |
| Клапан стальной регулирующий проходной 15с92бк1 |
32 |
9,24 |
|
|

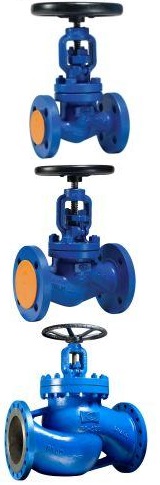

Клапан запорный стальной фланцевый Zetkama тип 215F
|
 |
Назначение Клапан Zetkama 215F предназначен для установки в системе ХВС, ГВС, пара, сжатого воздуха, теплосети и отопления в качестве запорного органа.
Страна происхождения Польша
Давление условное PN, МПа (кгс/см2) 4,0(40)
Температура рабочей среды (наибольшая) 400С
Материал (основной) Сталь
Присоединение Фланцевое
Среда рабочая Вода, пар, сжатый воздух и другие неагрессивные жидкости
Управление Ручное
Комплект поставки Клапан в сборе
Ед. изм шт
Производитель: Zetkama
|
| Тип/Модель | ДУ | Вес |
| Клапан запорный Zetkama тип 215F |
15 |
4,3 |
| Клапан запорный Zetkama тип 215F |
20 |
5,1 |
| Клапан запорный Zetkama тип 215F |
25 |
5,8 |
| Клапан запорный Zetkama тип 215F |
32 |
9,5 |
| Клапан запорный Zetkama тип 215F |
40 |
9,8 |
| Клапан запорный Zetkama тип 215F |
50 |
17,5 |
| Клапан запорный Zetkama тип 215F |
65 |
20,5 |
| Клапан запорный Zetkama тип 215F |
80 |
34,0 |
| Клапан запорный Zetkama тип 215F |
100 |
44,0 |
| Клапан запорный Zetkama тип 215F |
125 |
77,0 |
| Клапан запорный Zetkama тип 215F |
150 |
113,0 |
| Клапан запорный Zetkama тип 215F |
200 |
180,0 |
|
|
Клапан(вентиль) фланцевый KV40 запорный сальниковый из углеродистой стали
|
 |
Назначение Клапан(вентиль) сальниковый KV40 предназначен для установки в системе ХВС, ГВС, пара, в системах тепловодоснабжения в качестве запорного органа.
Страна происхождения Россия
Давление условное PN, МПа (кгс/см2) 4,0(40)
Температура рабочей среды (наибольшая) 400С
Материал корпуса, крышки, штурвала Сталь GS-C25
Материал уплотнения корпуса Графит
Материал диска Нержавеющая сталь Х10Cr13
Материал штока Нержавеющая сталь Х10Cr13
Сальник Сталь
Набивка сальниковая Графит
Втулка Бронза
Присоединение Фланцевое
Среда рабочая Вода, пар и другие неагрессивные жидкости
Управление Ручное
Монтаж (установка) В любом положении, направление потока должно совпадать со стрелкой на корпусе.
Комплект поставки Клапан(вентиль) в сборе
Ед. изм шт
Примечание Вентиль KV40 поставляется с седловым уплотнением «металл по металлу». Уплотнением по штоку является сальник. В процессе эксплуатации требуется сервисное обслуживание в виде замены сальниковой набивки
На вентилях Ду200 и выше поток направлен на седло.
Технический чертеж вентиля KV40
|
| Тип/Модель | ДУ | Вес |
| Клапан(вентиль) фланцевый KV40-015 запорный сальниковый из углеродистой стали |
15 |
4 |
| Клапан(вентиль) фланцевый KV40-020 запорный сальниковый из углеродистой стали |
20 |
5 |
| Клапан(вентиль) фланцевый KV40-025 запорный сальниковый из углеродистой стали |
25 |
6 |
| Клапан(вентиль) фланцевый KV40-032 запорный сальниковый из углеродистой стали |
32 |
8 |
| Клапан(вентиль) фланцевый KV40-040 запорный сальниковый из углеродистой стали |
40 |
10 |
| Клапан(вентиль) фланцевый KV40-050 запорный сальниковый из углеродистой стали |
50 |
13 |
| Клапан(вентиль) фланцевый KV40-065 запорный сальниковый из углеродистой стали |
65 |
21 |
| Клапан(вентиль) фланцевый KV40-080 запорный сальниковый из углеродистой стали |
80 |
27 |
| Клапан(вентиль) фланцевый KV40-100 запорный сальниковый из углеродистой стали |
100 |
40 |
| Клапан(вентиль) фланцевый KV40-125 запорный сальниковый из углеродистой стали |
125 |
61 |
| Клапан(вентиль) фланцевый KV40-150 запорный сальниковый из углеродистой стали |
150 |
86 |
| Клапан(вентиль) фланцевый KV40-200 запорный сальниковый из углеродистой стали |
200 |
116 |
| Клапан(вентиль) фланцевый KV40-250 запорный сальниковый из углеродистой стали |
250 |
285 |
| Клапан(вентиль) фланцевый KV40-300 запорный сальниковый из углеродистой стали |
300 |
410 |
| Клапан(вентиль) фланцевый KV40-350 запорный сальниковый из углеродистой стали |
350 |
641 |
| Клапан(вентиль) фланцевый KV40-400 запорный сальниковый из углеродистой стали |
400 |
957 |
|
|
